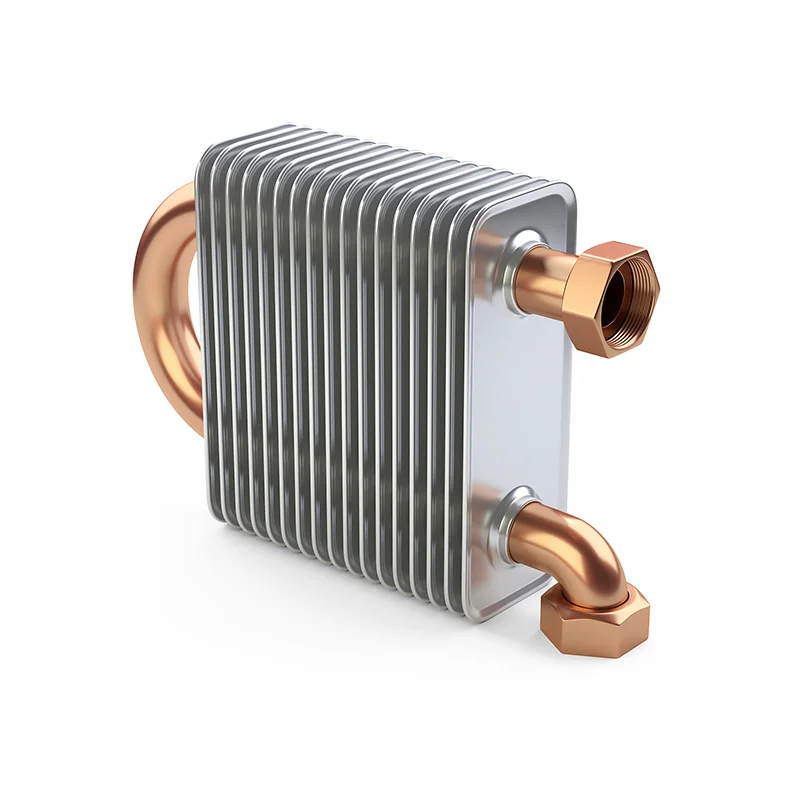

Tubería de acero inoxidable para intercambiadores de calor

Suministros ShuangsenTubería de acero inoxidable para intercambiadores de calorDesde la fábrica de China directamente. Como materia prima se utilizan bobinas Prime 316L y 304 de TISCO y Zhangpu. La soldadura blindada con argón y nitrógeno más una solución de recocido en línea producen tubos que soportan una presión de 10 MPa. Ra interno≤0,2 µm después del pulido fino mecánico. Resistencia a la niebla salina de 1000 h verificada. Se utiliza en intercambiadores de calor, calderas, condensadores, evaporadores y hervidores de agua en las industrias química, petroquímica, energética, farmacéutica y alimentaria.

Selección de bobina y control del entorno de soldadura.

producción deTubería de acero inoxidable para intercambiadores de calorcomienza con bobinas Prime 316L y 304 de TISCO y Zhangpu. Cada bobina lleva un certificado de fábrica y un número de calor, lo que permite una trazabilidad completa desde la masa fundida hasta el tubo terminado. La línea de conformado y soldadura está configurada con suministro de gas protector argón-nitrógeno, lo que evita la contaminación atmosférica del baño de soldadura. Este entorno de soldadura en atmósfera controlada elimina la formación de óxido y produce un cordón de soldadura limpio y consistente.

Después de la soldadura, el tubo pasa por un tratamiento de solución de recocido en línea. Este paso restaura la estructura metalúrgica y la resistencia a la corrosión de la zona de soldadura, asegurando que la costura de soldadura funcione de manera idéntica al metal base bajo presión y ciclos térmicos. Todo el proceso se controla continuamente en cuanto al espesor de la pared, la ovalidad y la consistencia del cordón de soldadura.

Parámetros de material y soldadura.

• Grados de materiales: 316L (primario), 304 (alternativo): solo bobinas primarias
• Fuentes de bobinas: TISCO y Zhangpu: se proporcionaron certificados de fábrica directos
• Gas protector de soldadura: mezcla de argón y nitrógeno: evita la oxidación durante la soldadura
• Tratamiento posterior a la soldadura: solución de recocido en línea: no se requiere recocido por lotes por separado
• Acabado superficial: pulido fino mecánico – interno y externo Ra ≤ 0,2 µm
• Alternativas de acabado: decapado, brillante 180#~600#
• Stock permanente: φ 8~25 mm disponible para envío inmediato

Rango dimensional y clasificación de presión hidrostática

Rango de diámetro exterior estándar de 19,0 mm a 165,2 mm. Opciones de espesor de pared de 0,89 mm a 3,05 mm. La presión nominal alcanza los 10 MPa (30 kg) según las pruebas hidrostáticas. Las dimensiones personalizadas se producen según las especificaciones del dibujo.

Las tolerancias siguen JIS G3447 o ASTM A269/A270. Longitudes típicas de -0/+10 mm.

Ensayos físicos y verificación de conformabilidad.

La integridad de la costura soldada y la capacidad de reprocesamiento se confirman mediante pruebas físicas. El tubo pasa:

• Pruebas de expansión de tubos– expandido sin romperse ni agrietarse
• Pruebas de flexión de 180°– doblado sin fractura o defecto visible
• Pruebas de aplanamiento– aplanado sin separación del cordón de soldadura
• Prueba de presión hidrostática– soporta 10MPa (30kg) sin fugas

Estos resultados confirman que la costura de soldadura coincide con el metal base en resistencia y ductilidad. El proceso de soldadura con protección de argón y nitrógeno, combinado con el recocido en línea, produce una estructura de soldadura homogénea que se comporta de manera idéntica al material original bajo tensión mecánica y ciclos térmicos. Esto hace que la tubería sea adecuada para procesos de fabricación que implican doblar, expandir o abocardar durante el ensamblaje del intercambiador de calor.

Métodos de inspección y documentación de calidad.

Cada lote deTubería de acero inoxidable para intercambiadores de calorse somete a la siguiente secuencia de inspección:

• Nivelación de presión transversal y longitudinal: confirma la ductilidad y la solidez de la soldadura.
• Aplanamiento inverso: detecta la separación o laminación de cordones de soldadura
• Prueba hidrostática o detección de defectos por corrientes parásitas: pantallas para detectar poros y defectos lineales
• Verificación de propiedades mecánicas: resistencia a la tracción, límite elástico y alargamiento.
• Medición de rugosidad de la superficie interior: valores Ra y Rz según ASTM B912

La trazabilidad se mantiene desde el número de calor de la bobina hasta el conformado, la soldadura y el acabado. Los informes de pruebas de fábrica se emiten por lote. Se puede realizar una inspección de terceros (SGS, BV) en el sitio de producción.

Lista de verificación de especificaciones del pedido

1. Designación del producto
2. Grado de material (304 o 316L)
3. Dimensiones y clase de tolerancia.
4. Cantidad (piezas o longitud total)
5. Método de embalaje (paquetes, cajas o personalizado)
6. Condición de tratamiento térmico
7. Método de prueba (hidrostático, corrientes parásitas, etc.)
8. Acabado de la superficie externa (decapado, 180#~600# brillante)
9. Requisito de rugosidad de la pared interna (Ra, Rz)
10. Marcado especial o protección final.

Aplicaciones de equipos de transferencia de calor.

Este tubo está especificado para equipos de intercambio de calor en múltiples sectores industriales:

• Procesamiento químico– intercambiadores de calor, hervidores, condensadores
• Refinación de petróleo– tubos de refrigeración y condensador
• Generación de energía– tubos de calderas, economizadores, recuperadores de calor.
• Fabricación farmacéutica– equipo de transferencia de calor estéril
• Alimentos y bebidas– intercambiadores de calor de pasteurización y esterilización
• climatización– radiadores, serpentines de calefacción, sistemas de agua fría

Estándares y certificaciones de cumplimiento

Certificaciones mantenidas: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO 13485:2016. Denominaciones nacionales: Empresa Pequeña Gigante "Especializada, Refinada, Única y Nueva" y Empresa Nacional de Alta Tecnología.

Preguntas operativas frecuentes

¿Se pueden producir tubos de acero inoxidable para intercambiadores de calor en dimensiones no estándar?
Sí. La producción personalizada cubre diámetros exteriores especiales, espesor de pared, longitud, tolerancias más estrictas, acabados superficiales especiales (decapado, brillo 180#~600#), marcado OEM y preparaciones de extremos específicas.

¿Se trata de un fabricante o de una operación comercial?
Fabricante directo. La instalación opera 133 tuberías soldadas y realiza todos los procesos clave internamente.

¿Hay muestras disponibles y cuál es el costo?
Las muestras se proporcionan de forma gratuita. El receptor cubre el flete. Plazo de entrega: 5 a 10 días laborables.

¿Se puede visitar o inspeccionar la fábrica de forma remota?
Se encuentran disponibles visitas in situ y tutoriales en video en línea. Se pueden compartir datos de calidad en tiempo real.

¿Qué procedimientos de garantía de calidad existen?
Tres etapas de inspección: verificación de la bobina entrante, verificaciones durante el proceso e inspección final que incluye END, pruebas mecánicas, rugosidad de la superficie y auditoría dimensional.

¿Cuál es el plazo de entrega típico?
Artículos en stock (φ 8~25 mm): 3 a 10 días. Hecho por encargo: 25 a 45 días. Pedidos grandes: 50 a 60 días.

¿Cómo se organiza el envío?
Los transitarios a largo plazo ofrecen tarifas competitivas. Condiciones de entrega: FOB Ningbo/Shanghai, CIF o EXW.

¿Qué acabados superficiales se pueden suministrar?
Externo: decapado, brillante 180#, 320#, 400#, 600#. Interno: pulido mecánico (Ra ≤ 0,2 µm) o decapado.

¿Se mantiene la trazabilidad total?
A cada serpentín se le asigna un número de calor único. Se mantiene la trazabilidad total hasta el certificado de materia prima.

Por qué se selecciona este tubo para aplicaciones de intercambiadores de calor

• Bobinas Prime 316L/304 de TISCO y Zhangpu: se proporcionan certificados de fábrica
• 133 líneas de tuberías soldadas con nivelación y tratamiento térmico patentados.
• Soldadura blindada con argón-nitrógeno + recocido en línea – sin recocido por lotes por separado
• Laboratorio mecánico y de END interno: acelera la liberación de lotes
• Clasificación de presión probada de hasta 10 MPa – probado hidrostáticamente
• Stock permanente φ 8~25 mm: reduce el tiempo de entrega
• Tamaños no estándar: sin restricciones de lote mínimo
• Documentación completa: respalda las auditorías y el cumplimiento

Industria de tuberías Shuangsen– Empresa Nacional de Alta Tecnología. Construir una marca de oleoductos chinos de renombre mundial. Cada tubo, desde 19 mm hasta 165 mm de diámetro exterior, refleja 25 años de refinamiento continuo del proceso y estricta disciplina de calidad.
